산업 현장 실시간 이벤트 수집·전송 단말기
Wizter-5100
더보기

제품 개요

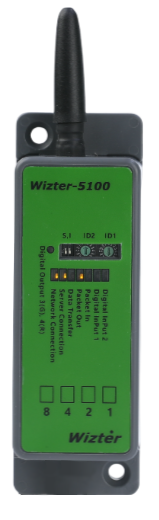

Wizter-5100

데이터 수집용 Wi-Fi IIoT 단말 장치

제품소개서 제품설명서

디지털 센서 정보 수집

아날로그 센서 정보 수집

REST API 데이터 전송

한국표준시(KST) 적용

데이터 수집

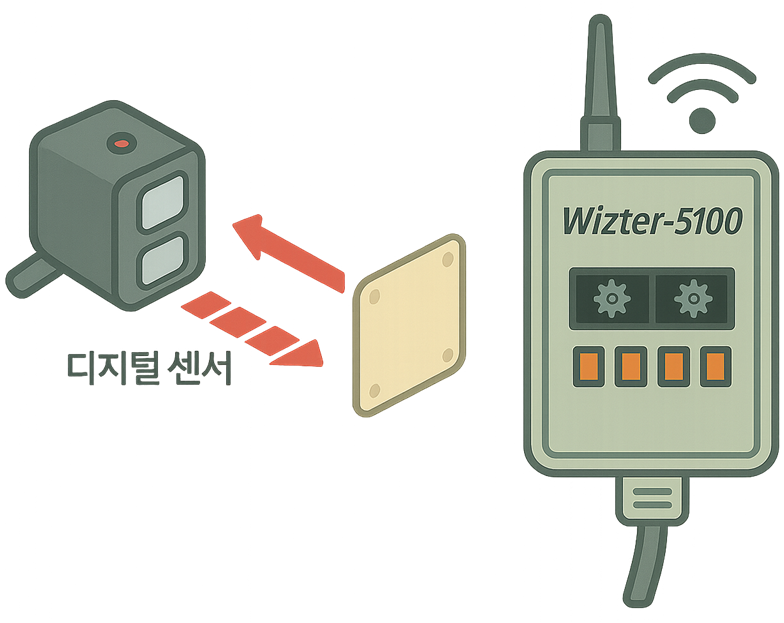

디지털 센서 정보 수집

실시간 상태 감지
CPU 내부 인터럽트를 활용하여 디지털 센서의 변화를 즉시 인지하고 KST를 적용합니다.
현재 상태 전송
디지털 센서의 현재 상태값(On/Off)을 전송합니다.
상태 변화 횟수 누적
디지털 센서의 상태가 변화된 회수를 누적 합산한 Count 값을 전송합니다.

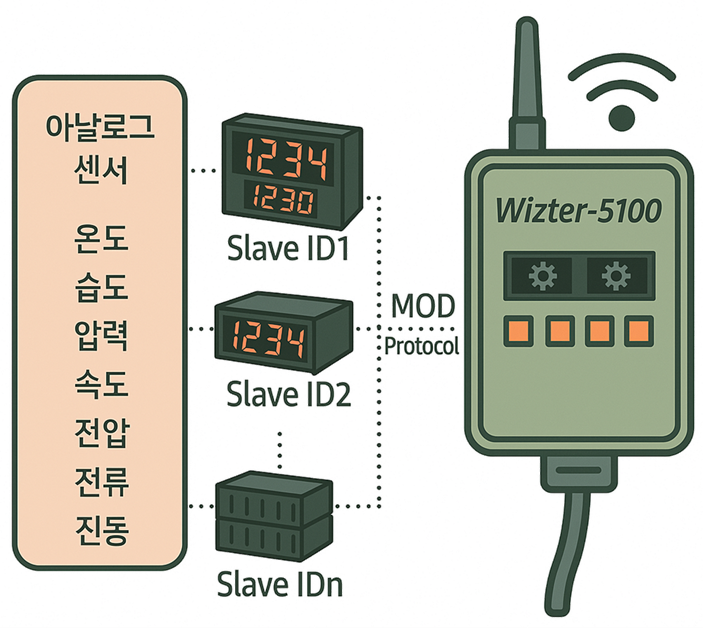

아날로그 센서 정보 수집

MOD RTU Master Protocol 내장
UART MOD RTU Master Protocol을 내장하여 외부 계측 장치에 데이터 요청 후 수신 값을 전송합니다.
다중 장치 연결
Wizter-5100 장치에 계측용 단말기 15대(각 장치의 주소가 다른 것)를 접속할 수 있습니다.
산업표준 Protocol
MODBUS RTU는 산업 자동화 분야에서 널리 사용되는 통신 프로토콜로, Wizter-5100은 이 프로토콜을 지원하여 다양한 산업 장비와의 연동을 지원 합니다.

데이터 관리

REST API 데이터 전송

수집된 데이터(JSON) 는 REST API를 통해 서버로 전송되어 효율적인 데이터 관리가 가능합니다. 서버용 파이썬 프로그램 소스(MySQL DB 용)를 제공하여 데이터 관리를 지원합니다.

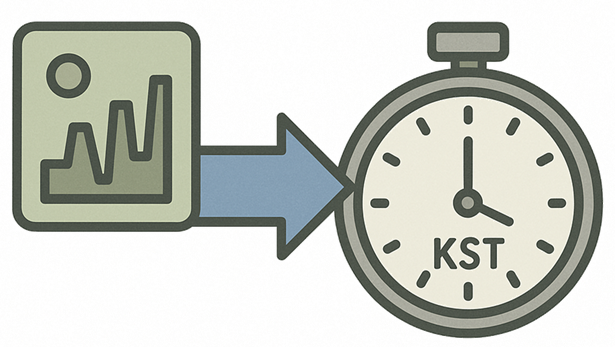

한국표준시(KST) 동기화

Wizter-5100은 KST와 동기화하여 현장 데이터 발생 시간을 정확하게 관리합니다.

초기 설정

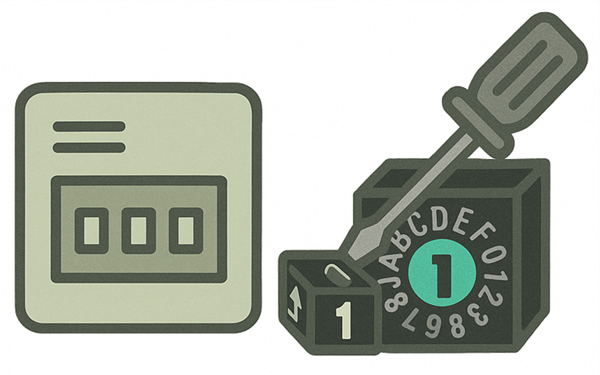

단말기 ID 설정

Wizter-5100은 단말기 전면의 Dip 스위치를 이용하여 고유 ID를 설정하여 관리 합니다. 자동 IP 부여방식을 사용하므로 단말기 IP 설정의 복잡함에서 벗어날 수 있습니다.

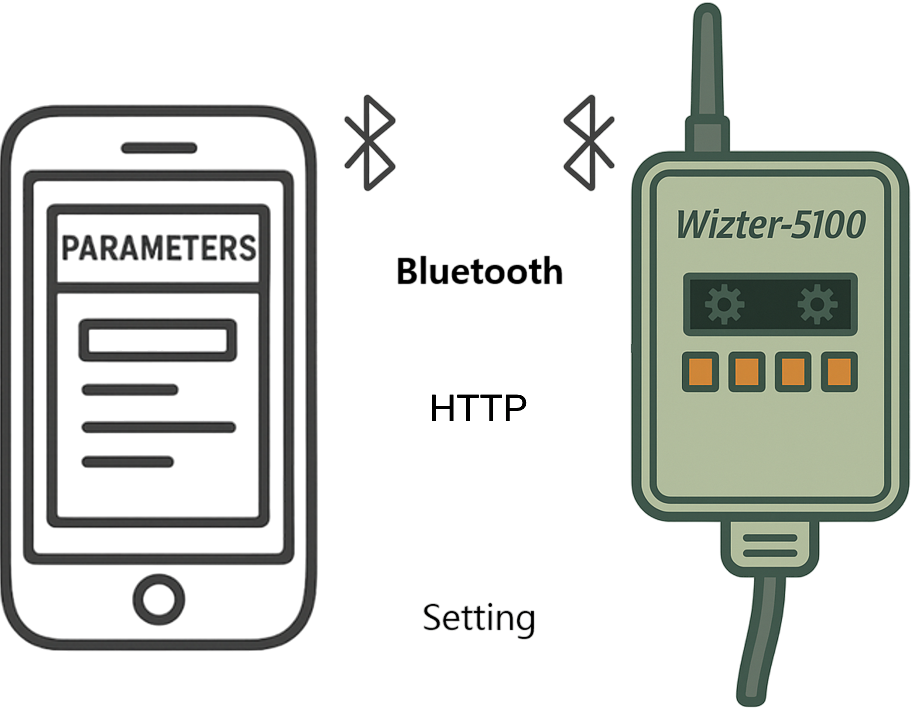

운영 파라미터 설정

1. REST API Server IP Address
2. 사용할 무선 Wi-Fi SSID, Password
3. 서버로 데이터를 전송할 주기 (초)
4. 고객 고유의 회사 코드
5. 단말기 고유 ID - 단말기 전면에서 설정
* 내장된 Bluetooth Server, HTTP Server로 파라미터 세팅
* USB C to RS-232 케이블 별도 판매
